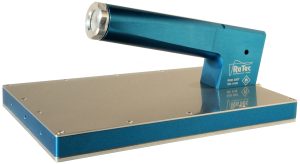

RGD 200T

Gasgespülter Proportionaldetektor mit integriertem Gastank zum Nachweis von α- und β-Strahlung; Messfensterfläche: 200 cm³

Kurzbeschreibung:

Der Proportionaldetektor RGD 200T, mit integriertem 65 ml Gastank im Griff, Füll- und Spülventil, ist kompatibel mit den Detektoren der Baureihe HGZ 200T und kann sowohl am neuentwickelten RaTec Kontaminationsmonitor RHK 1359, am Altgerät H1359C, als auch an Kontaminationsmonitoren anderer Hersteller, betrieben werden. Als Zählgas kann sowohl reines Butangas, als auch ein Propan-Butan-Gasgemisch eingesetzt werden.

Das Messfenster des RGD 200T weist eine effektive Messfläche von ca. 200 cm² auf. Als Messfensterfolie kommt eine beidseitig metallisierte Mylarfolie in einer Stärke von nur 0,3 µm zum Einsatz. Der Detektor ist dadurch auch für die Messung von Alpha-Kontaminationen geeignet.

Durch die Verwendung von silikonbenetzten Papierflachdichtungen und die Optimierung des integrierten Überdruckventils (Gasauslassventil) sind auch bei Alpha-Messungen Messzeiten von deutlich mehr als 60 Minuten, ohne Empfindlichkeitsverlust, mit lediglich einem Spülvorgang, möglich.

Der Anschluss des Proportionaldetektors RGD 200T am Kontaminationsmonitor erfolgt über die frontseitige SHV-Hochspannungsbuchse. Das Anschlusskabel mit einer Länge von ca. 1,5m ist im Lieferumfang enthalten. Am RGD 200T ist eine SHV-Buchse montiert, wodurch ein Austausch des Anschlusskabels einfach erfolgen kann.

Weitere Bilder

Technische Daten:

• Gesamtabmessungen: (L x B x H) 248 x 152 x 104 mm
• Abmessungen Detektor: (L x B x H) 227 x 152 x 20 mm
• Messfensterfläche effektiv: (L x B) 179 x 119 mm
• Gewicht:  1400 g
• Ansprechempfindlichkeit:
  ⁶⁰Co       ca. 26%
  ¹³⁷Cs      ca. 30%
  ⁹⁰Sr/⁹⁰Y ca. 40%
  ²⁴¹Am    ca. 20%
• Anschlussstecker: SHV-Buchse
• Anschlussleitung: Koaxial-Leitung RG58 (ca. 1,5m)
• Betriebsspannung:
  α+β:        ca. 3600 V
  α:            ca. 2700 V
• Volumen Gastank: 65 ml
• Zählgas: 100% Butan oder
  Propan-Butan-Gemisch (10% Propan : 90% Butan)
